Балка двутавровая в Туле
Купить балку двутавровую в Туле

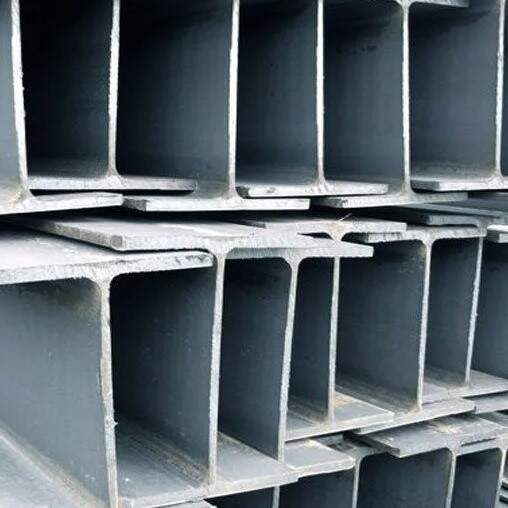

Балка двутавровая – Н-образный горячекатаный профиль, в маркировке которого указывается расстояние между полками (высота), толщина стенки, а также полочная длина. Полки у проката расположены параллельно или с уклоном внутренней части от 6 до 12%. Регламентируются показатели радиуса внутреннего скругления, средняя толщина профиля, линейная плотность. За счет конфигурации прокат равномерно распределяет оказываемую нагрузку. При незначительной металлоемкости обладает большим запасом прочности, высокой пространственной жесткостью, устойчивостью к разнонаправленным динамическим и статическим нагрузкам, сопротивляемостью сжатию.
Сферы применения двутавровых балок
Двутавровые балки, изготовленные по технологии горячей деформации, нередко используются для изготовления металлических рам, опорных каркасов, сварных и сборных металлоконструкций. Прокат востребован при создании грузового автомобильного и железнодорожного транспорта, речных и морских судов. В строительстве балки используются для нагружаемых конструкций при сооружении мостов, технологических переходов, подвесных путей, эстакад, укрепления шахтных стволов.
Двутавр с нормальным соотношением высоты и ширины полок рассчитан на средние нагрузки, широкополочные варианты обладают повышенной нагрузочной способностью. Колонные модификации отличаются мощным сечением, они способны выдержать большое давление, наиболее устойчивы к изгибающим воздействиям, стабильно держат форму в процессе эксплуатации.
Сортамент двутавров
| Стандарт (ГОСТ, СТО) | особенность | высота | толщина стенки | размеры полки | длина | |
|---|---|---|---|---|---|---|
| ширина | ср. толщина | |||||
| 8239-89 | точность изготовления: Б – повышенная; В – обычная | 100–600 | 4,5–12 | 55–190 | 7,2–17,8 | 4–12 |
| 19425-74 | специальные: для подвесных путей (М); армирования шахт (С) | |||||
| 26020-83 | Типы: нормальные (Б); широкополочные (Ш); колонные (К) | 100–1000 | 4,1–23 | 55–400 | 5,7–36,5 | 6–12 |
| АСЧМ 20-93 | 9–24 | |||||
Расчетные показатели балок
| номер двутавра | теоретическая масса 1 погонного мм | метров в тонне |
|---|---|---|
| ГОСТ 8239 | ||
| 10 | 9,5 | 105,3 |
| 12 | 11,5 | 87 |
| 14 | 13,7 | 73 |
| 16 | 15,9 | 62,9 |
| 18 | 18,4 | 54,3 |
| 20 | 21 | 47,6 |
| 22 | 24 | 41,7 |
| 24 | 27,3 | 36,6 |
| 27 | 31,5 | 31,7 |
| 30 | 36,5 | 27,4 |
| 33 | 42,2 | 23,7 |
| 36 | 48,6 | 20,6 |
| 40 | 57 | 17,5 |
| 45 | 66,5 | 15 |
| 50 | 78,5 | 12,7 |
| 55 | 92,6 | 10,8 |
| 60 | 108 | 9,3 |
| ГОСТ 19425 | ||
| 14С | 16,9 | 59,7 |
| 20С | 27,8 | 36 |
| 22С | 33,1 | 30,2 |
| 27С | 42,8 | 23,4 |
| 36С | 71,3 | 14 |
| 18М | 25,8 | 38,7 |
| 24М | 38,3 | 26,1 |
| 30М | 50,2 | 19,9 |
| 36М | 57,9 | 17,3 |
| 45М | 77,6 | 12,9 |
| ГОСТ 26020-83, ОСТ АСЧМ 20 | ||
| нормальные | ||
| 100х5,5 | 21,3 | 47 |
| 124х5 | 25,8 | 38,7 |
| 125х6 | 29,6 | 33,8 |
| 149х5,5 | 32 | 31,2 |
| 150х6,5 | 36,7 | 27,2 |
| 174х6 | 41,4 | 24,1 |
| 175х7 | 49,6 | 20,1 |
| 199х7 | 56,6 | 17,7 |
| 200х8 | 66 | 15,2 |
| 200х9 | 76 | 13,1 |
| 199х8,8 | 72,5 | 13,8 |
| 199х9 | 79,5 | 12,6 |
| 200х10 | 89,7 | 11,1 |
| 220х10 | 97,9 | 10,2 |
| 199х10 | 94,6 | 10,6 |
| 200х11 | 105,5 | 9,5 |
| широкополочные | ||
| 150х6 | 30,6 | 32,7 |
| 175х7 | 44,1 | 22,6 |
| 200х8 | 56,8 | 17,6 |
| 201х9 | 68,6 | 14,5 |
| 249х8 | 65,3 | 15,3 |
| 250х9 | 79,7 | 12,5 |
| 299х9,5 | 88,6 | 11,3 |
| 300х10 | 106,7 | 9,4 |
| 300х11 | 123,5 | 8,1 |
| 300х14,5 | 138,4 | 7,2 |
| 300х15,5 | 156,1 | 6,4 |
| 300х16,5 | 173,8 | 5,7 |
| колонные | ||
| 196х6,5 | 52,69 | 41,4 |
| 200х8 | 63,53 | 49,9 |
| 246х8 | 79,72 | 62,6 |
| 250х9 | 92,18 | 72,4 |
| 253х10 | 102,21 | 80,2 |
| 298х9 | 110,8 | 87 |
| 300х10 | 119,78 | 94 |
| 300х15 | 134,78 | 105,8 |
| 304х11 | 134,82 | 105,8 |
| 342х10 | 139,03 | 109,1 |
| 350х12 | 173,87 | 136,5 |
| 394х11 | 186,81 | 146,6 |
| 400х13 | 218,69 | 171,7 |
| 406х16 | 254,87 | 200,1 |
| 414х18 | 295,39 | 231,9 |
| 429х23 | 370,49 | 290,8 |
